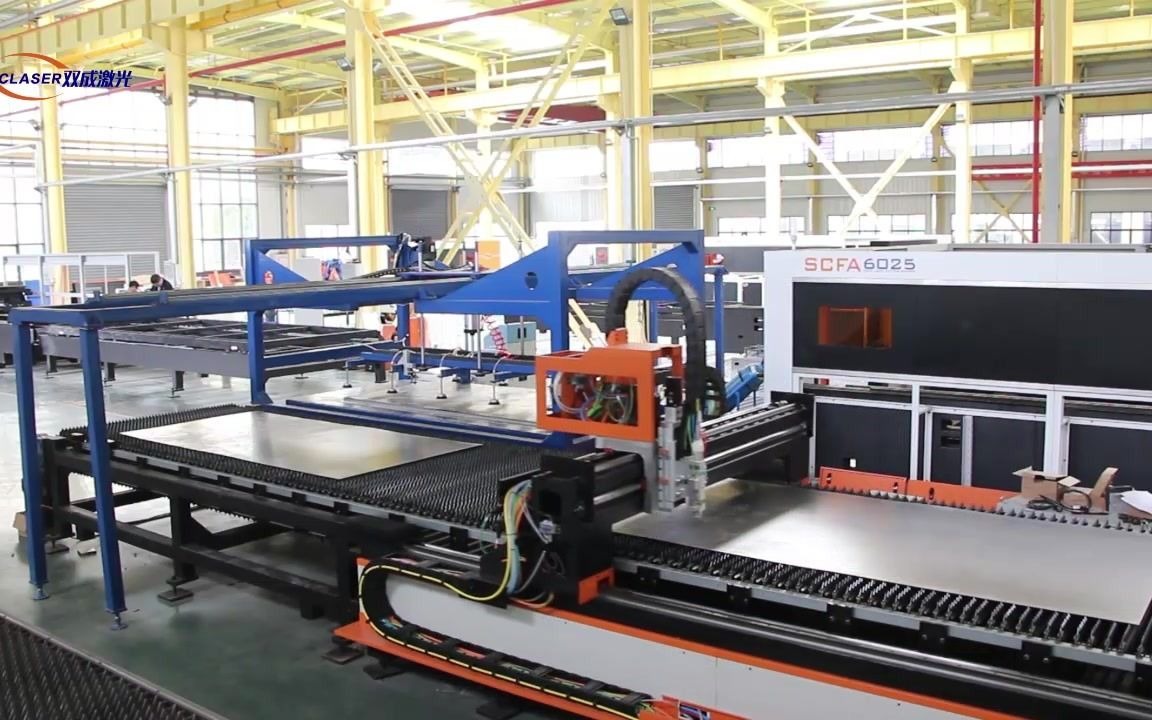

上下料装置一般是指可以进行上料帮助下料，便于激光切割机切割的装置；激光切割机是将从激光器发射出的激光，经光路系统，聚焦成高功率密度的激光束，激光束照射到工件表面，使工件达到熔点或沸点，同时与光束同轴的高压气体将熔化或气化金属吹走，随着光束与工件相对位置的移动，最终使材料形成切缝，从而达到切割的目的，激光切割加工是用不可见的光束代替了传统的机械刀，具有精度高，切割快速，不局限于切割图案限制，自动排版节省材料，切口平滑，加工成本低等特点，将逐渐改进或取代于传统的金属切割工艺设备，激光刀头的机械部分与工件无接触，在工作中不会对工件表面造成划伤；加工精度高，重复性好，不损伤材料表面；数控编程，可加工任意的平面图，可以对幅面很大的整板切割，无需开模具，经济省时。

　　但是，现有的激光切割设备使用时，不方便对切割物料进行上料或下料；因此不满足现有的需求，对此我们提出了一种激光切割设备上下料装置。

　　本实用新型的目的在于提供一种激光切割设备上下料装置，以解决上述背景技术中提出的现有的激光切割设备使用时，不方便对切割物料进行上料或下料的问题。

　　为实现上述目的，本实用新型提供如下技术方案：一种激光切割设备上下料装置，包括上下料移动架，所述上下料移动架内部的一侧安装有上料台，所述上下料移动架的上方安装有移动座，所述移动座上方的一侧安装有固定板，所述固定板的前端安装有连接臂，所述连接臂的前端安装有上料座，所述上料座的上方安装有气缸，所述上料座的内部安装有液压杆，所述液压杆的下方安装有真空泵装置，所述真空泵装置的下方安装有固定连接架。

　　优选的，所述移动座的一侧安装有电机，所述移动座的内部安装有滚珠丝杠，所述滚珠丝杠的外部安装有滚珠滑块，所述滚珠滑块和固定板固定连接。

　　优选的，所述真空泵装置的前端设置有吸真空口，所述真空泵装置前端的下方安装有吸真空管，所述真空泵装置和吸真空管固定连接，所述吸真空管的内部设置有连接口，所述连接口的一侧安装有排气阀，所述连接口的内部安装有吸气软管，所述连接口和吸气软管密封连接。

　　优选的，所述固定连接架下方的两侧均安装有固定杆，所述固定杆的一侧安装有固定螺纹圈块，所述固定杆与固定连接架和固定螺纹圈块均固定连接，所述固定螺纹圈块的内部安装有螺纹连接杆，所述螺纹连接杆和固定螺纹圈块螺纹连接。

　　优选的，所述螺纹连接杆的一端安装有吸气座，所述吸气座内部下方的一侧设置有吸气口，所述吸气座的外部安装有橡胶吸盘头，所述吸气座与橡胶吸盘头和螺纹连接杆均固定连接，所述橡胶吸盘头的内部安装有橡胶内吸盘，所述橡胶内吸盘的内部设置有抽气口。

　　1、本实用新型通过设置了移动座、滚珠滑块、上料座和固定连接架，使用时，通过滚珠滑块在移动座内部滑动从而带动上料座进行往复运动，便于带动固定连接架运动对激光切割设备进行上料或者下料，便于调节，使用方便，整体实用性强；

　　2、本实用新型通过设置了吸真空管、吸气软管、橡胶吸盘头和橡胶内吸盘，使用时，密封连接好吸气软管，通过真空泵装置工作，经吸真空管吸气，使橡胶吸盘头贴近放置物料的托板，橡胶内吸盘内产生负气压，从而将待提升物料吸牢，便于将吸劳的物料运输到激光切割设备内，便于激光设备进行切割，切割完成后也可通过橡胶吸盘头吸好放置托板进行转移下料，实用性强。

　　图中：1、上下料移动架；2、移动座；3、上料台；4、固定板；5、上料座；6、气缸；7、液压杆；8、线、滚珠丝杠；17、滚珠滑块；18、连接臂；19、吸气软管；20、橡胶吸盘头；21、吸气座；22、吸气口；23、橡胶内吸盘；24、抽气口；25、连接口；26、排气阀。

　　下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

　　请参阅图1-3，本实用新型提供的一种实施例：一种激光切割设备上下料装置，包括上下料移动架1，上下料移动架1内部的一侧安装有上料台3，上下料移动架1的上方安装有移动座2，移动座2上方的一侧安装有固定板4，固定板4的前端安装有连接臂18，结构稳定，连接臂18的前端安装有上料座5，上料座5的上方安装有气缸6，上料座5的内部安装有液压杆7，液压杆7的下方安装有线，线的下方安装有固定连接架10，使用效果好。

　　进一步，移动座2的一侧安装有电机15，移动座2的内部安装有滚珠丝杠16，滚珠丝杠16的外部安装有滚珠滑块17，滚珠滑块17和固定板4固定连接，连接稳定。

　　进一步，线，线前端的下方安装有吸线，线和吸线固定连接，吸线，连接口25的内部安装有吸气软管19，连接口25和吸气软管19密封连接，保障了使用时的密封性。

　　进一步，固定连接架10下方的两侧均安装有固定杆12，固定杆12的一侧安装有固定螺纹圈块13，固定杆12与固定连接架10和固定螺纹圈块13均固定连接，固定螺纹圈块13的内部安装有螺纹连接杆14，螺纹连接杆14和固定螺纹圈块13螺纹连接，易于调节，整体实用性能更强，便于使用。

　　进一步，螺纹连接杆14的一端安装有吸气座21，吸气座21内部下方的一侧设置有吸气口22，吸气座21的外部安装有橡胶吸盘头20，吸气座21与橡胶吸盘头20和螺纹连接杆14均固定连接，橡胶吸盘头20的内部安装有橡胶内吸盘23，橡胶内吸盘23的内部设置有抽气口24，整体结构更加的稳定。

　　工作原理：使用时，将激光切割设备安装在上下料移动架1内部的一侧，将被切割的物料放置在托板里摆放在上料台3上，启动电机15，电机15的输出端与滚珠丝杠16传动连接，带动滚珠滑块17开始运动，从而固定板4带动连接臂18和上料座5开始移动运动到物料的正上方，通过气管密封连接好气缸6和气泵，启动气泵，气泵工作，气体经气管进入气缸6的内部，使得液压杆7开始工作，带动线向下运动使得橡胶吸盘头20靠近托板边角处的上方，可以通过转动调节固定螺纹圈块13内部的螺纹连接杆14来调节橡胶吸盘头20的使用距离，通过吸气软管19密封连接好吸线与吸线开始抽线内，进入吸线内产生负气压，从而将待提升物料的托板吸牢，从而对物料进行搬运，通过滚珠滑块17运动，带动物料运动进入上下料移动架1内部一侧安装的激光切割设备的内部，转动排气阀26，使得橡胶吸盘头20内由负气压变成零气压或稍为正的气压，橡胶吸盘头20就脱离托板，从而完成上下料的任务，便于进行切割，切割完成后也可通过橡胶吸盘头20吸好放置托板进行转移下料，实用性强。

　　对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
