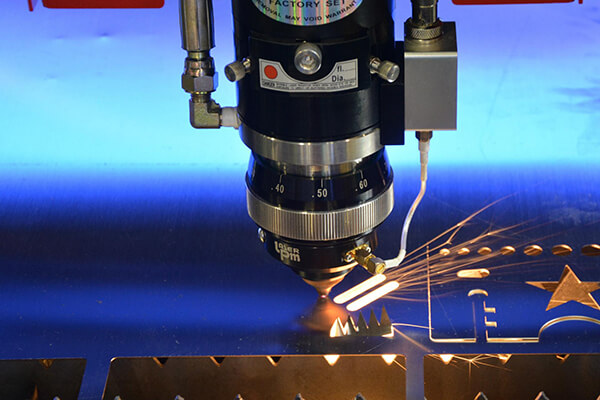

本实用新型公开了一种用于钢板切割的激光开卷落料线，涉及激光切割技术领域。本实用新型包括数个第二挡板，第二挡板分布在支撑架的中部和远离第一挡板的一端的两侧均放置有数个第二挡板，数个第二挡板两两相对的中间均由滑动板相连接，滑动板中部均贯穿安装有激光处理箱，激光处理箱外部均固定安装有激光发生器和两固定板，固定板均贯穿连接有光束传输组件，且两固定板其中一个下方均固定安装有平行光管。本实用新型通过设置平行光管装置，使在切割工作范围内近端和远端聚焦前光束尺寸接近一致，极大的避免了切割失误和原料的浪费，通过设
(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 212885775 U (45)授权公告日 2021.04.06 (21)申请号 5.6 (22)申请日 2020.08.26 (73)专利权人 天津市包钢物铁金属加工配送有 限公司 地址 300000 天津市滨海新区滨海高新区 滨海科技园风光大道23号 (72)发明人 米国胜 (74)专利代理机构 北京久维律师事务所 11582 代理人 邢江峰 (51)Int.Cl. B23K 26/38 (2014.01) B23K 26/064 (2014.01) B23K 26/16 (2006.01) 权利要求书1页 说明书4页 附图2页 (54)实用新型名称 一种用于钢板切割的激光开卷落料线)摘要 本实用新型公开了一种用于钢板切割的激 光开卷落料线，涉及激光切割技术领域。本实用 新型包括数个第二挡板，第二挡板分布在支撑架 的中部和远离第一挡板的一端的两侧均放置有 数个第二挡板，数个第二挡板两两相对的中间均 由滑动板相连接，滑动板中部均贯穿安装有激光 处理箱，激光处理箱外部均固定安装有激光发生 器和两固定板，固定板均贯穿连接有光束传输组 件，且两固定板其中一个下方均固定安装有平行 光管。本实用新型通过设置平行光管装置，使在 切割工作范围内近端和远端聚焦前光束尺寸接 近一致，极大的避免了切割失误和原料的浪费， U 通过设置废料回收装置，一定程度上改善了现有 5 的开卷落料线装置不能很好的回收切割后产生 7 7 5 的废料问题。 8 8 2 1 2 N C CN 212885775 U 权利要求书 1/1页 1.一种用于钢板切割的激光开卷落料线），其特征 在于：所述支撑架（6）为长方形框架结构，所述支撑架（6）一端两侧放置有两第一挡板（1）， 所述两第一挡板（1）为金属材质的长方板，所述两第一挡板（1）外侧固定安装有调速按钮 速按钮（2）外部贯穿连接有滚筒（3），所述滚筒（3）为圆柱体形状，所述滚筒（3） （2），所述调 两侧有安装在两第一挡板（1）内侧的两挡轴（4），所述第二挡板（7）分布在支撑架（6）的中部 和远离第一挡板（1）的一端的两侧均放置有数个第二挡板（7），所述数个第二挡板（7）两两 相对的中间均由滑动板（15）相连接，所述滑动板（15）为金属材质的长方板形状，所述滑动 板（15）中部均贯穿安装有激光处理箱（12），所述激光处理箱（12）外部均固定安装有激光发 生器（11）和两固定板（21），所述两固定板（21）为金属材质的长方板形状，所述固定板（21） 均贯穿连接有光束传输组件（13），且两固定板（21）其中一个下方均固定安装有平行光管 （14），所述平行光管（14）为圆筒形状，所述平行光管（14）下方均开设有平行检测孔（20），所 述平行检测孔（20）为圆柱形空间结构。 2.根据权利要求1所述的一种用于钢板切割的激光开卷落料线，其特征在于，所述支撑 架（6）为长方形框架结构，所述支撑架（6）的中部和远离第一挡板（1）的一端的两侧均放置 有数个第二挡板（7），所述数个第二挡板（7）外部表面均固定安装有滑动按钮（8），所述滑动 按钮（8）下方均有螺钉固定安装在支撑架（6）下方的废料回收箱（9），所述废料回收箱（9）是 由多个形状组成的长方形框架。 3.根据权利要求1所述的一种用于钢板切割的激光开卷落料线，其特征在于，所述支撑 架（6）为长方形框架结构，所述支撑架（6）下方两侧均螺钉固定安装有支撑腿（10），所述支 撑腿（10）为钢铁材质的多个形状组成的不规则形状。 4.根据权利要求1所述的一种用于钢板切割的激光开卷落料线，其特征在于，所述支撑 架（6）为长方形框架结构，所述支撑架（6）上方放置有多个支撑板（19），所述支撑板（19）为 金属材质的长方板形状，且所述支撑板（19）的长度与支撑架（6）相同，所述支撑板（19）上方 放置有钢板（5），所述钢板（5）为钢铁材质的长方板形状。 5.根据权利要求1所述的一种用于钢板切割的激光开卷落料线，其特征在于，所述支撑 架（6）为长方形框架结构，所述支撑架（6）远离第一挡板（1）的一端两侧放置有两轴承底座 （18），所述两轴承底座（18）为金属材质的不规则形状，所述两轴承底座（18）上方螺钉固定 安装有机械手臂（16），所述机械手臂（16）远离轴承底座（18）的一端均螺钉固定安装有夹手 规则形状。 （17），所述夹手（17）为钢铁材质的不 6.根据权利要求1所述的一种用于钢板切割的激光开卷落料线，其特征在于，所述数个 第二挡板（7）远离第一挡板（1）的一侧有放置在支撑架（6）两侧的轴承底座（18），所述轴承 底座（18）为金属材质的不规则形状。 2 2 CN 212885775 U 说明书 1/4页 一种用于钢板切割的激光开卷落料线] 本实用新型属于激光切割技术领域，特别是涉及一种用于钢板切割的激光开卷落 料线] 开卷落料线是目前汽车工业广泛应用的成套技术装备，开卷落料线是用来将卷料 展开、矫平、经模具落料(冲裁)成板料并进行自动堆垛、包装后，配送给整车厂冲压线冲压 成汽车车身所需要的零件；其最为显著的特点是通过模具落料(冲裁)来获得形状不规则的 板料，因此，在开卷落料线的生产工艺中，一副模具通常只对应一个零件；也就意味着如果 整车厂淘汰某个车型，那么这个车型所对应的落料模具基本上处于报废状态(仅仅用于售 后服务)；开发新车型，就必须开发新的落料模具。自第一台激光器问世以来，利用激光作为 工具的激光切割技术得到了迅速的发展；高速、高精度的激光切割机在板料切割中的应用 越来越普遍，可以切割任意的形状，激光切割可以替代传统模具落料(冲裁)；在新车型开发 过程中，先期零件冲压试制时的板料就是来源于激光切割，但是现有的开卷落料线装置不 能黑海的使在切割工作范围内近端和远端聚焦前光束尺寸接近一致，切割失误时有发生， 极大的造成了原料的浪费，且现有的开卷落料线装置也不能很好的回收切割后产生的废 料。 发明内容 [0003] 本实用新型的目的在于提供一种用于钢板切割的激光开卷落料线，以解决了现有 的问题：但是现有的开卷落料线装置不能黑海的使在切割工作范围内近端和远端聚焦前光 束尺寸接近一致，切割失误时有发生，极大的造成了原料的浪费，且现有的开卷落料线装置 也不能很好的回收切割后产生的废料。 [0004] 为解决上述技术问题，本实用新型是通过以下技术方案实现的： [0005] 本实用新型为一种用于钢板切割的激光开卷落料线，包括支撑架和数个第二挡 板，所述支撑架为长方形框架结构，所述支撑架一端两侧放置有两第一挡板，所述两第一挡 板为金属材质的长方板，所述两第一挡板外侧固定安装有调速按钮，所述调速按钮外部贯 穿连接有滚筒，所述滚筒为圆柱体形状，所述滚筒两侧有安装在两第一挡板内侧的两挡轴， 所述第二挡板分布在支撑架的中部和远离第一挡板的一端的两侧均放置有数个第二挡板， 所述数个第二挡板两两相对的中间均由滑动板相连接，所述滑动板为金属材质的长方板形 状，所述滑动板中部均贯穿安装有激光处理箱，所述激光处理箱外部均固定安装有激光发 生器和两固定板，所述两固定板为金属材质的长方板形状，所述固定板均贯穿连接有光束 传输组件，且两固定板其中一个下方均固定安装有平行光管，所述平行光管为圆筒形状，所 述平行光管下方均开设有平行检测孔，所述平行检测孔为圆柱形空间结构。 [0006] 进一步地，所述支撑架为长方形框架结构，所述支撑架的中部和远离第一挡板的 一端的两侧均放置有数个第二挡板，所述数个第二挡板外部表面均固定安装有滑动按钮， 3 3 CN 212885775 U 说明书 2/4页 所述滑动按钮下方均有螺钉固定安装在支撑架下方的废料回收箱，所述废料回收箱是由多 个形状组成的长方形框架。 [0007] 进一步地，所述支撑架为长方形框架结构，所述支撑架下方两侧均螺钉固定安装 有支撑腿，所述支撑腿为钢铁材质的多个形状组成的不规则形状。 [0008] 进一步地，所述支撑架为长方形框架结构，所述支撑架上方放置有多个支撑板，所 述支撑板为金属材质的长方板形状，且所述支撑板的长度与支撑架相同，所述支撑板上方 放置有钢板，所述钢板为钢铁材质的长方板形状。 [0009] 进一步地，所述支撑架为长方形框架结构，所述支撑架远离第一挡板的一端两侧 放置有两轴承底座，所述两轴承底座为金属材质的不规则形状，所述两轴承底座上方螺钉 固定安装有机械手臂，所述机械手臂远离轴承底座的一端均螺钉固定安装有夹手，所述夹 手为钢铁材质的不规则形状。 [0010] 进一步地，所述数个第二挡板远离第一挡板的一侧有放置在支撑架两侧的轴承底 座，所述轴承底座为金属材质的不规则形状。 [0011] 本实用新型具有以下有益效果： [0012] 1、本实用新型通过设置平行光管装置，即在激光器的输出端加一平行光管进行扩 束处理,扩束后的光束直径变大,发散角变小,使在切割工作范围内近端和远端聚焦前光束 尺寸接近一致，极大的避免了切割失误和原料的浪费。 [0013] 2、本实用新型通过设置废料回收装置，一定程度上改善了现有的开卷落料线装置 不能很好的回收切割后产生的废料问题。 [0014] 当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 [0015] 为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例， 对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得 其他的附图。 [0016] 图1为本实用新型的整体结构示意图； [0017] 图2为本实用新型的仰视结构示意图； [0018] 图3为本实用新型的部分结构示意图。 [0019] 附图中，各标号所代表的部件列表如下： [0020] 1、第一挡板；2.调速按钮；3、滚筒；4、挡轴；5、钢板；6、支撑架；7、第二挡板；8、滑动 按钮；9、废料回收箱；10、支撑腿；11、激光发生器；12、激光处理箱；13、光束传输组件；14、平 行光管；15、滑动板；16、机械手臂；17、夹手；18、轴承底座；19、支撑板；20、平行检测孔；21、 固定板。 具体实施方式 [0021] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下 4 4 CN 212885775 U 说明书 3/4页 所获得的所有其它实施例，都属于本实用新型保护的范围。 [0022] 请参阅图1‑3所示，本实用新型为一种用于钢板切割的激光开卷落料线为长方形框架结构，支撑架6一端两侧放置有两第一挡板1， 两第一挡板1为金属材质的长方板，两第一挡板1外侧固定安装有调速按钮2，调速按钮2外 部贯穿连接有滚筒3，滚筒3为圆柱体形状，滚筒3两侧有安装在两第一挡板1内侧的两挡轴 4，第二挡板7分布在支撑架6的中部和远离第一挡板1的一端的两侧均放置有数个第二挡板 7，数个第二挡板7两两相对的中间均由滑动板15相连接，滑动板15为金属材质的长方板形 状，滑动板15中部均贯穿安装有激光处理箱12，激光处理箱12外部均固定安装有激光发生 器11和两固定板21，两固定板21为金属材质的长方板形状，固定板21均贯穿连接有光束传 输组件13，且两固定板21其中一个下方均固定安装有平行光管14，平行光管14为圆筒形状， 平行光管14下方均开设有平行检测孔20，平行检测孔20为圆柱形空间结构，便于使在切割 工作范围内近端和远端聚焦前光束尺寸接近一致，避免了切割失误和原料的浪费， [0023] 支撑架6为长方形框架结构，支撑架6的中部和远离第一挡板1的一端的两侧均放 置有数个第二挡板7，数个第二挡板7外部表面均固定安装有滑动按钮8，滑动按钮8下方均 有螺钉固定安装在支撑架6下方的废料回收箱9，废料回收箱9是由多个形状组成的长方形 框架，便于很好的回收切割后产生的废料， [0024] 支撑架6为长方形框架结构，支撑架6下方两侧均螺钉固定安装有支撑腿10，支撑 腿10为钢铁材质的多个形状组成的不规则形状，便于对整个装置进行保护，是装置不被地 面上的液体等损坏， [0025] 支撑架6为长方形框架结构，支撑架6上方放置有多个支撑板19，支撑板19为金属 材质的长方板形状，且支撑板19的长度与支撑架6相同，支撑板19上方放置有钢板5，钢板5 为钢铁材质的长方板形状，便于运输钢板5，对其进行切割， [0026] 支撑架6为长方形框架结构，支撑架6远离第一挡板1的一端两侧放置有两轴承底 座18，两轴承底座18为金属材质的不规则形状，两轴承底座18上方螺钉固定安装有机械手 臂16，机械手臂16远离轴承底座18的一端均螺钉固定安装有夹手17，夹手17为钢铁材质的 不规则形状，便于将切割完成的材料进行规整，大大提高了自动化程度，数个第二挡板7远 离第一挡板1的一侧有放置在支撑架6两侧的轴承底座18，轴承底座18为金属材质的不规则 形状，便于放置机械手臂16，提高自动化程度。 [0027] 本实施例的一个具体应用为：在使用时钢板通过支撑架6一端两侧放置的两第一 挡板1，两第一挡板1外侧固定安装有调速按钮2，调速按钮2外部贯穿连接有滚筒3，进入至 支撑板19，经过两支撑架6一端两侧放置有两第一挡板1，两第一挡板1外侧固定安装有调速 按钮2，调速按钮2外部贯穿连接有滚筒3，滚筒3两侧有安装在两第一挡板1内侧的两挡轴4， 第二挡板7分布在支撑架6的中部和远离第一挡板1的一端的两侧均放置有数个第二挡板7， 数个第二挡板7两两相对的中间均由滑动板15相连接，滑动板15中部均贯穿安装有激光处 理箱12，激光处理箱12外部均固定安装有激光发生器11和两固定板21，固定板21均贯穿连 接有光束传输组件13，且两固定板21其中一个下方均固定安装有平行光管14，平行光管14 下方均开设有平行检测孔20，使在切割工作范围内近端和远端聚焦前光束尺寸接近一致， 避免了切割失误和原料的浪费，最后到达支撑架6的一端被支撑架6两侧的两轴承底座18上 方螺钉固定安装有机械手臂16，机械手臂16远离轴承底座18的一端均螺钉固定安装有夹手 5 5 CN 212885775 U 说明书 4/4页 17，放置至指定位置，大大提高了自动化程度。 [0028] 在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指 结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个 实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或 示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例 中以合适的方式结合。 [0029] 以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并 没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说 明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地 解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本 实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。 6 6 CN 212885775 U 说明书附图 1/2页 图1 图2 7 7 CN 212885775 U 说明书附图 2/2页 图3 8 8
